地下水が原子炉建屋等に流れ込むことで増加する汚染水の量を減らすため、地下水ドレンを設置して、汚染源を「漏らさない」取り組みを行っています。この取り組みでは、まず、地下水ドレンは護岸の井戸が海側遮水壁でせき止めた地下水をくみ上げます。くみ上げた地下水は、浄化処理を行い、排水基準を満たしていることを確認後に、海洋へ排水することで、原子炉建屋等に近づく地下水の量を減少させます。

地下水ドレンの概要

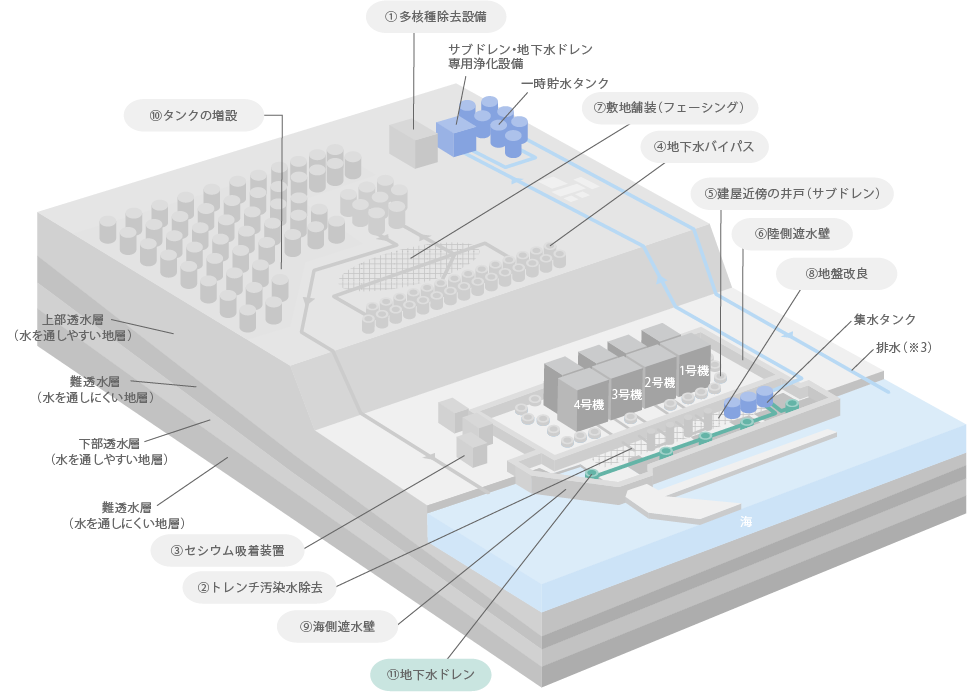

地下水ドレン俯瞰図

地下水ドレン俯瞰図

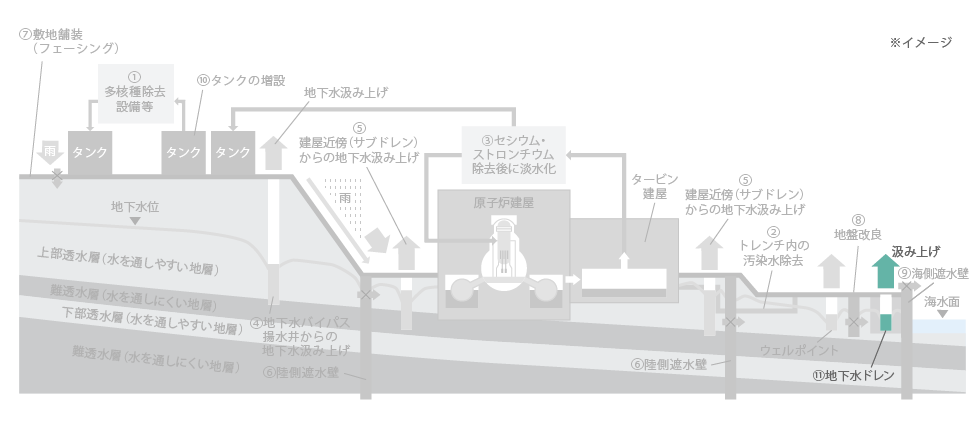

地下水ドレン断面図

地下水ドレン断面図

汲み上げから排水までの作業ステップ

汲み上げから排水までの作業ステップ
  • ※1:専用浄化設備は、放射性物質濃度(トリチウムを除く)を1/1,000~1/10,000程度まで小さくする能力を持っています。
  • ※2:下水バイパスで設定した運用目標(水質基準)を更に厳格化した運用目標を満たすことを、当社および第三者機関で確認します。
  • ※3:関係省庁や漁業関係者さま等のご理解なしには行いません。

地下水ドレン等の集水タンク・一時貯水タンクの運用状況

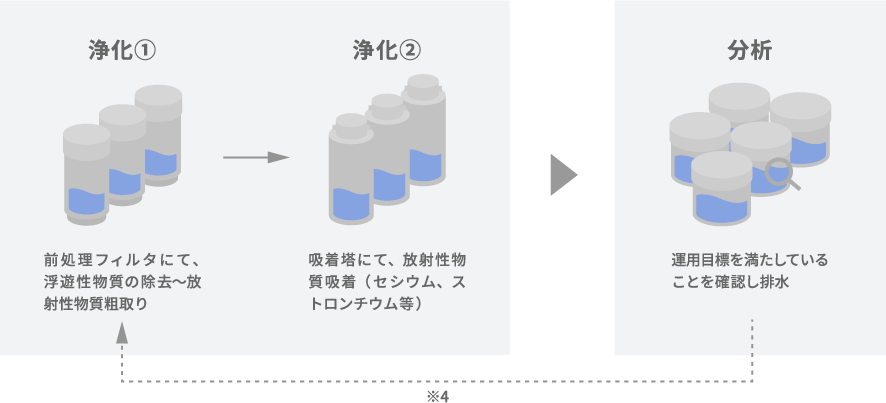

浄化プロセスと分析基準

浄化プロセスと分析基準

浄化では、二段階でセシウム、ストロンチウムを軽減します。
分析では、セシウム134、セシウム137、全ベータ(ストロンチウム等)、トリチウムが運用目標未満であること、その他ガンマ核種が検出されていないことを確認し排水します。

※4:セシウム、全ベータが運用目標以上の場合、再浄化のプロセスに戻ります。
浄化前の集水タンクにおいてトリチウムが運用目標以上の場合は、発電所構内のタンク等へ移送するなど、汚染濃度の高い水が海に排出されないよう管理します。

地下水ドレン等のサンプリング状況

汲み上げた水の中継タンクや浄化処理後に一時的に貯水するタンクは、定期的に放射能分析を行っています。また、海洋への影響を把握するため、排水時や港湾の内外をはじめとする発電所周辺等でも、放射能濃度を測定しています。
